Description de produit

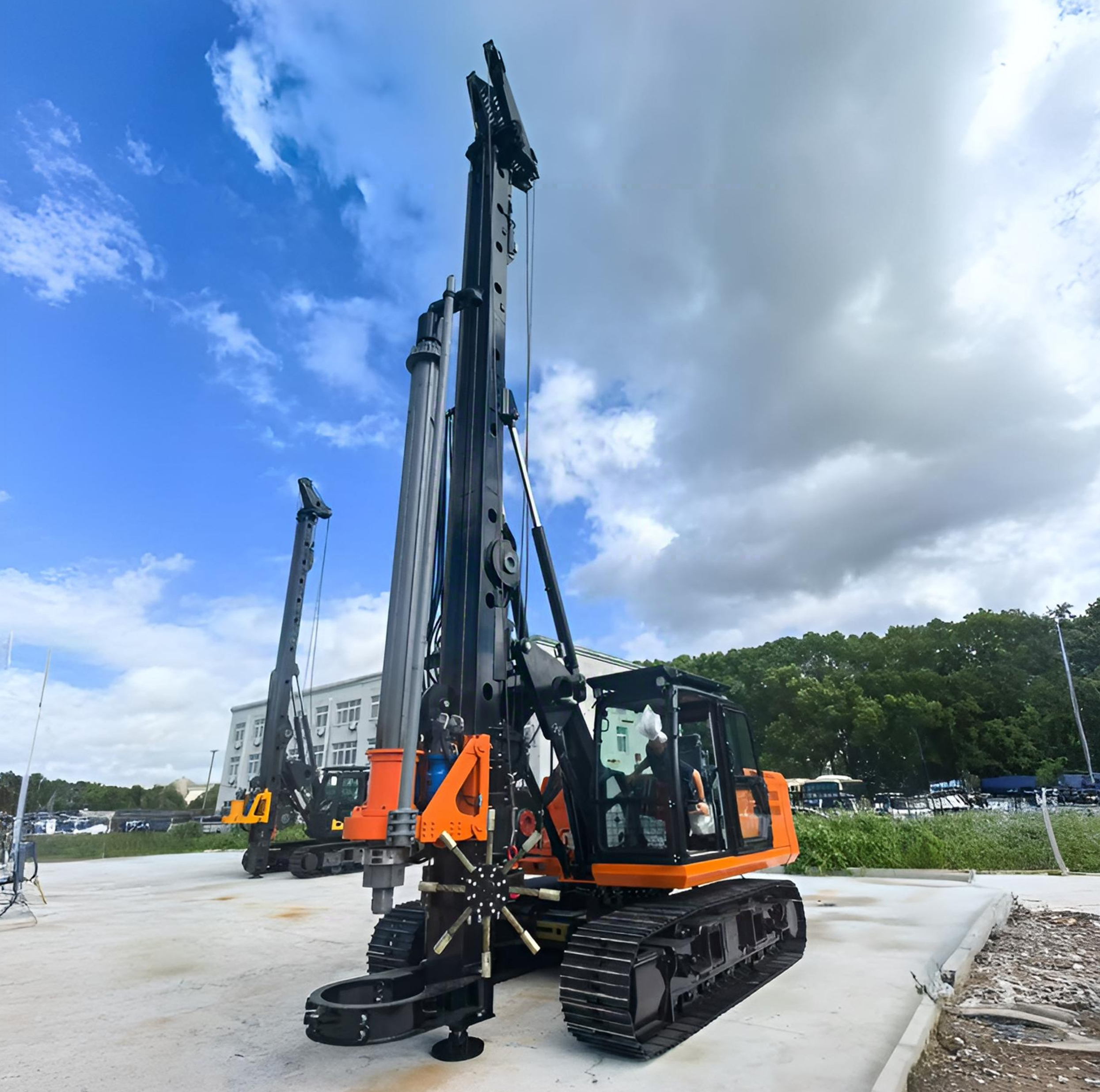

TR60 Foreuse rotative

La foreuse rotative TR60 est une foreuse auto-élévatrice de conception récente qui adopte une technologie de chargement hydraulique avancée et intègre une technologie de contrôle électronique de pointe. Les performances globales de cette foreuse rotative ont atteint des normes mondiales avancées.

Les améliorations correspondantes apportées à la structure et au contrôle rendent la structure plus simple et plus compacte, les performances plus fiables et l'utilisation plus conviviale.

Elle convient aux applications suivantes :

Forage avec barre Kelly télescopique à friction ou à emboîtement - fourniture standard
Forage avec application CFA - optionnel

Caractéristiques et avantages du TR60

La vitesse maximale peut atteindre 50 tr/min, ce qui résout complètement le problème de la difficulté de rejet de la terre pour la construction de trous de pieux de petit diamètre.
Le treuil principal et le treuil auxiliaire sont tous deux situés dans le mât, ce qui facilite l'observation de la direction du câble, améliorant ainsi la stabilité du mât et la sécurité de la construction.
Le moteur Cummins est choisi pour répondre aux exigences d'émission de l'État III avec une efficacité économique, un respect de l'environnement et des caractéristiques stables.
Le système hydraulique adopte le concept international avancé, spécialement conçu pour le système de forage rotatif. La pompe principale, le moteur de la tête motrice, la vanne principale, la vanne auxiliaire, le système de marche, le système rotatif et la poignée pilote sont tous des marques importées. Le système auxiliaire adopte le système sensible à la charge pour réaliser une distribution du débit à la demande. Le moteur Rexroth et la soupape d'équilibrage sont choisis pour le treuil principal.
Pas besoin de démonter le tube de forage avant le transport. L'ensemble de la machine peut être transporté ensemble.
Toutes les pièces clés du système de contrôle électrique (telles que l'écran, le contrôleur et le capteur d'inclinaison) adoptent des composants importés de marques de renommée internationale et utilisent des connecteurs d'air pour fabriquer des produits spéciaux pour les projets nationaux.

TR60 Foreuse rotative

Spécifications techniques

Paramètre principal	Unités	Paramètres
Châssis
Modèle de moteur		Weichai WP4.1 ou Cummins
Puissance nominale/Vitesse de rotation	kW/tr/min	74/2200
Largeur de la voie (marge)	mm	2500
Largeur du patin de chenille	mm	500
Trou de forage Kelly
Diamètre de forage max.	mm	1000
La profondeur de forage max.	m	21
Trou de forage CFA
Diamètre de forage max.	mm	600
La profondeur de forage max.	m	12
Entraînement rotatif
Couple de sortie max.	kN•m	60
Vitesse de rotation	tr/min	0-55
Poussée du piston de descente max.	kN	80
Traction du piston de descente max.	kN	80
Course du piston de descente max.	mm	2000
Treuil principal
Force de traction max.	kN	85
Vitesse de traction max.	m/min	50
Diamètre du câble métallique	mm	φ20
Treuil auxiliaire
Force de traction max.	kN	50
Vitesse de traction max.	m/min	30
Diamètre du câble métallique	mm	φ16
Inclinaison du mât
Avant arrière	°	5
Côté arrière	°	±4
Système hydraulique
Pression de service max. de la pompe principale	MPa	30
Machine principale
Poids total en fonctionnement	t	17.5
Taille de l'état de transport	mm	9020x2500x3220
Taille de l'état de fonctionnement	mm	5860x2500x10700
Barre Kelly recommandée
Configuration de la barre Kelly à friction		MZ273-4-6
Configuration de la barre Kelly à emboîtement		JS273-4-6

Les paramètres changeront à mesure que la technologie s'améliorera, et tout est sujet au produit final.
