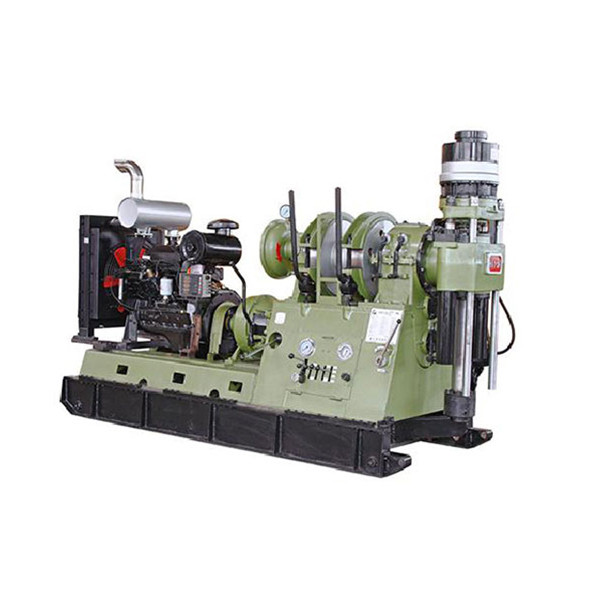

La plateforme de forage de noyau XY-5A peut être utilisée pour le forage oblique et droit de trous.et une large plage de vitesses. La plateforme de forage est équipée d'un frein à eau, qui a une grande capacité de levage et est facile à utiliser lorsque le frein est soulevé à une position basse.
Caractéristiques techniques
(1) La plateforme de forage a un grand nombre de niveaux de vitesse (8 niveaux) et une plage de vitesses raisonnable, avec un couple élevé à basse vitesse.avec une large gamme d'applications, adapté au forage de noyaux de diamants de petit diamètre, ainsi qu'au forage de noyaux d'alliages durs de grand diamètre et à certains forages techniques.
(2) La plateforme de forage est légère et bien détachable, elle peut être décomposée en onze composants, ce qui la rend facile à déplacer et adaptée aux opérations dans les zones montagneuses.
3) La structure est simple, la disposition est raisonnable et il est facile de l'entretenir, de l'entretenir et de la réparer.
(4) La plateforme de forage dispose de deux vitesses de marche arrière pour une manipulation pratique des accidents.
(5) Le centre de gravité du forage est bas, fermement fixé et le véhicule en mouvement est stable.
(6) Les instruments sont complets et pratiques pour l'observation de divers paramètres de forage.
(7) La poignée de commande est centralisée, facile à utiliser, simple et flexible.
(8) La pompe à boue est actionnée de manière indépendante, avec une configuration de puissance flexible et une disposition d'aéroport.
(9) Selon les besoins de l'utilisateur, des glissades circulaires peuvent être configurées pour tenir directement la perceuse à corde pour le forage, éliminant ainsi le besoin de perceuses actives.
(10) Le système hydraulique est équipé d'une pompe à huile à commande manuelle.Levez le
Il est nécessaire d'éviter les accidents de forage.
(11) Le treuil est équipé d'un frein à eau pour assurer un forage en douceur et en sécurité lors du forage en profondeur.
| 1Paramètres de base |
| Profondeur de forage |
1800 m ((Φ42 mm de tuyau de forage) |
| 800m ((Φ73mm de tuyau de forage) |
| 1800m ((BQ tuyau de forage) |
| 1500m ((NQ) tuyau de forage) |
| Angle de rotation de l'axe vertical |
0° 360° |
| Dimensions extérieures (longueur × largeur × hauteur) |
3500 × 1300 × 2175 mm ((Assemblage du moteur électrique) |
| 3700 × 1300 × 2175 mm ((Assemblage de moteurs diesel) |
| Poids de la plateforme de forage (hors puissance) |
3420 kg |
| 2.Rotateur (lorsqu'il est équipé d'une machine de puissance de 55 kW, 1480 r/min) |
| Vitesse verticale de l'arbre |
Avance à basse vitesse |
98;166;253;340r/min |
| Avance à grande vitesse |
359; 574; 876; 1244 r/min |
| Retour à basse vitesse |
69 r/min |
| Retour à grande vitesse |
238 r/min |
| Voyage par axe vertical |
600 mm |
| Force de levage maximale de l'axe vertical |
138.5kN |
| capacité d'alimentation |
93 kN |
| Le couple de rotation maximal de l'arbre vertical |
5361 N·m |
| Diamètre du trou à travers l'arbre vertical |
92 mm |
| 3.Troupeau (lorsqu'il est équipé d'une machine de puissance de 55 kW, 1480 r/min) |
| Capacité de levage maximale d'une seule corde (première couche) |
60 kN |
| Diamètre de câble |
18.5 mm |
| Capacité du tambour Capacité du câble |
120m |
| 4.Dispositif de déplacement du véhicule |
| Déplacement de la course de la bouteille à huile |
600 mm |
| 5Système hydraulique |
| Pression de fonctionnement du système |
8 MPa |
| Déplacement de la pompe à huile d'engrenage |
20+16 ml/j |
| 6.Puissance de la plateforme de forage |
| modèle |
Moteur Y2-250M-4 |
Le moteur YC6B135Z-D20 Diesel |
| puissance |
55 kW |
84 kW |
| la vitesse |
1480 r/min |
1500 r/min |
