Profondeur de forage maximum: | En bas à 600 m. | vitesse pour la meilleure vitesse de montée: | 29 m/min |
---|---|---|---|
Diamètre de forage: | 105 ̊450 mm | ||
Mettre en évidence: | SRC 600 pour le forage à combustion,Le type de forage rc à entraînement supérieur,Perçage rc performant |

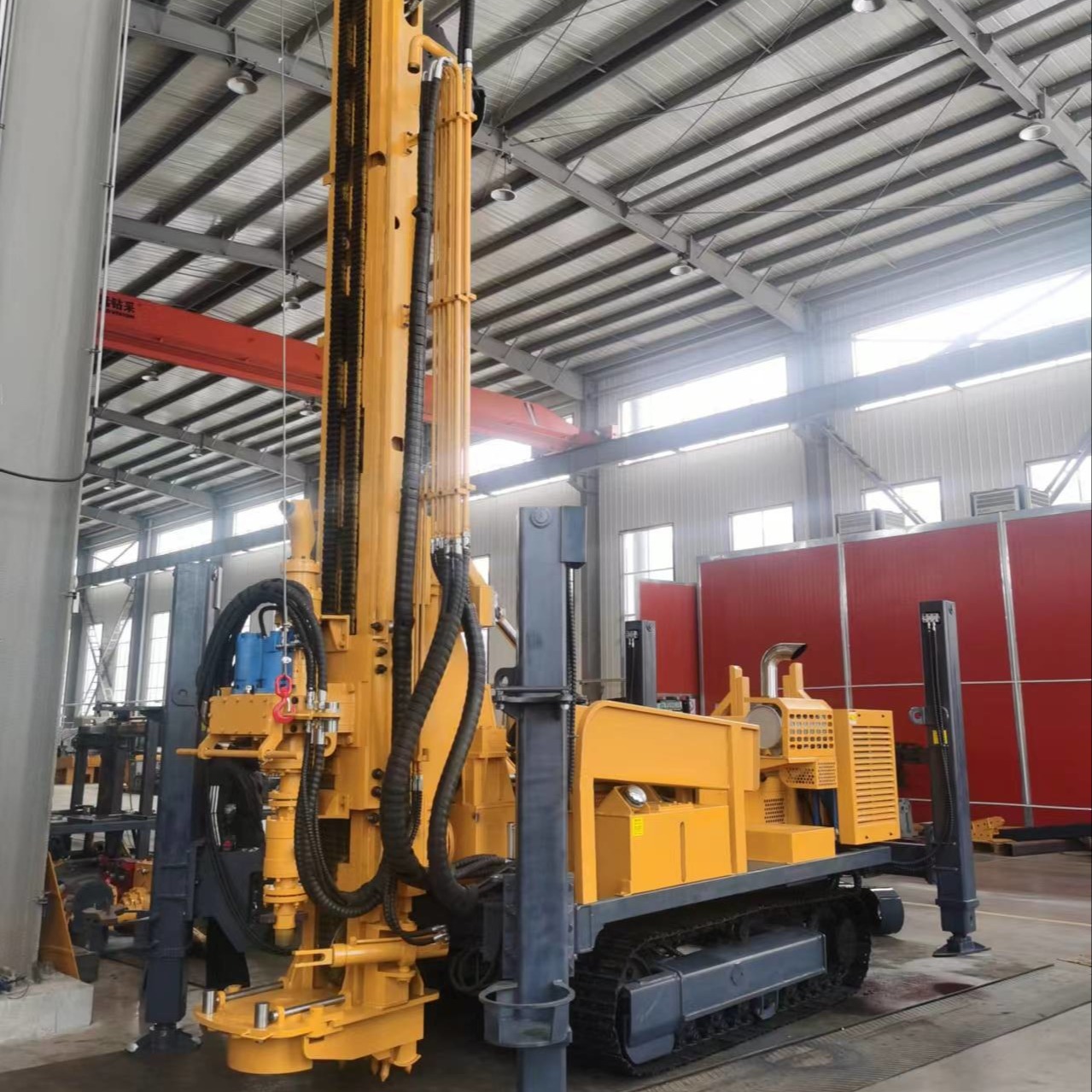

La plateforme de forage multifonctionnelle de la série Back Cycle est un nouveau type, à haut rendement, de protection de l'environnement, plateforme de forage multifonctionnelle, elle adopte la dernière technologie de forage RC étrangère,la poussière de roche peut être effectivement collectée par le collecteur de poussière pour éviter la pollution de l'environnementIl peut également être collecté par un séparateur cyclonique, qui peut être utilisé pour l'échantillonnage et l'analyse du département d'exploration géologique.Il est le matériel préféré pour l'exploration géologique et le forage de trous et autres trous profonds..
Le forage peut utiliser l'air comprimé de circulation inverse de forage de trous submersibles dans une variété de couches.raccordement et déchargement de la tige de forage, la rotation et l'alimentation, les jambes, le roulement, la marche et d'autres actions sont réalisées par le système hydraulique, réduisent considérablement l'intensité du travail,améliorer l'efficacité de la construction et la qualité de l'ingénierie,
La combinaison de l'ascenseur de la tige de forage et de la clé hydraulique rend la tige de forage sûre et pratique, réduit rapidement l'intensité du travail et améliore l'efficacité de l'opération.
Conception d'un centre de forage unique, complété par l'instrument de niveau pour assurer la précision de l'ouverture et de la fermeture du trou de forage librement, facile à utiliser,le diamètre intérieur variable de l'attelle combinée et la correspondance absolue de la perceuse;
Choisissez le dernier produit breveté un filtre à air, peut filtrer plus de 90% de la poussière dans l'admission, et évacuer automatiquement la poussière, sans nettoyage, réduire efficacement l'usure du moteur,prolonger la durée de vie: améliorer l'efficacité du travail, de sorte qu'il soit réellement adapté à une variété de mauvaises conditions de travail
La brume d'huile spéciale du système de compresseur peut améliorer la durée de vie de l'impactor
Glisseur, résistance à l'usure, longue durée de vie.
Avantages de la série de plateformes d'exploration et de forage
1 Le système d'alimentation est un système hydraulique à moteur diesel
2 fonctionnement des trous submersibles des impacteurs à cycle inverse de haute performance,par le compresseur d'air pour l'alimentation en air et la décharge de la boue en fonction de la taille du trou de travail peut être assortie avec une variété d'impactorLa tête de forage.
3 Avec une conception modulaire standard, le module de la plate-forme peut être déplacé en option sur le châssis ou le camion rampant.
4 La rotation de la plateforme adopte un moteur américain, entraîné à deux points, avec un petit modèle et un couple important, la vitesse de rotation peut être ajustée en fonction de différentes conditions de travail 5,améliorer efficacement l'efficacité de l'enregistrement de l'impactor
6 La structure en chaîne de la plaque de cylindre est adoptée pour le forage et le levage, ce qui est sûr et fiable.La pression de l'arbre de forage et la vitesse de forage peuvent également être ajustées en fonction de différentes conditions de travail pour améliorer efficacement l'efficacité de la capture de l'impacteur
7 Le système hydraulique est équipé d'un radiateur hydraulique d'huile indépendant pour assurer le fonctionnement continu de la plateforme de forage dans des conditions extérieures à haute température et climatiques.
Le chariot élévateur peut soulever de manière flexible les outils de forage ou les outils auxiliaires de moins de 1,5 tonne
8 Jack hydraulique multifonctionnel, réglage du fuselage lorsque la perceuse est en marche, chargement et déchargement pendant le transport en transit, sans levage.
9 Pendant le fonctionnement de la plateforme, le cadre de forage peut améliorer la rigidité du cadre de forage en compensant la bouteille d'huile et assurer la stabilité de fonctionnement de la plateforme
La planche à roulettes de compensation protège le fil de forage et améliore la durée de vie du forage;
I: Paramètres techniques
Modèle hôte: SRC 600 | |||
Moteur diesel: Dongfeng Cummins 132 kW | |||
Adapté aux espèces rocheuses | f=6 à 20 | vitesse pour la meilleure vitesse de montée | 29 m/min |
diamètre du forage | 105 ̊450 mm | Vitesse rapide en avant | 28 m/min |
Profondeur maximale de forage | En bas à 600 m. | Le couple rotatif | 12000/6000N*m |
pression de l'air de travail | 10,6 ‰ 6 MPa | Vitesse de rotation | 0 ̊186 r/min |
consommation de gaz | 16 ¢ 75 m3/min | Efficacité de l'apport | 10 ̊35 m/h |
Le coup de tête de puissance | Pour les véhicules à moteur | vitesse de déplacement | 3 km/h |
de l'acier | 3 000 mm | capacité de montée | 21° |
Diamètre de la perceuse | ¢89mm/¢102mm | Poids de la perceuse | 12 tonnes |
Pression axiale | 7t | dimension du contour | 7000 × 2100 × 2900 mm |
construire | 29 tonnes | condition de compatibilité | Couche en vrac et fondement rocheux |
Vitesse de montée lente | 2 m/min | Mode de forage | Forage à circulation inverse en air |
Vitesse lente vers l'avant | 00,54 m/min | Avec l'impact | Série de vents à pression moyenne et élevée |
