Surligner: | Machine de forage rotatif de 65 m,Machine à plate-forme rotative à trou profond en roche |
---|

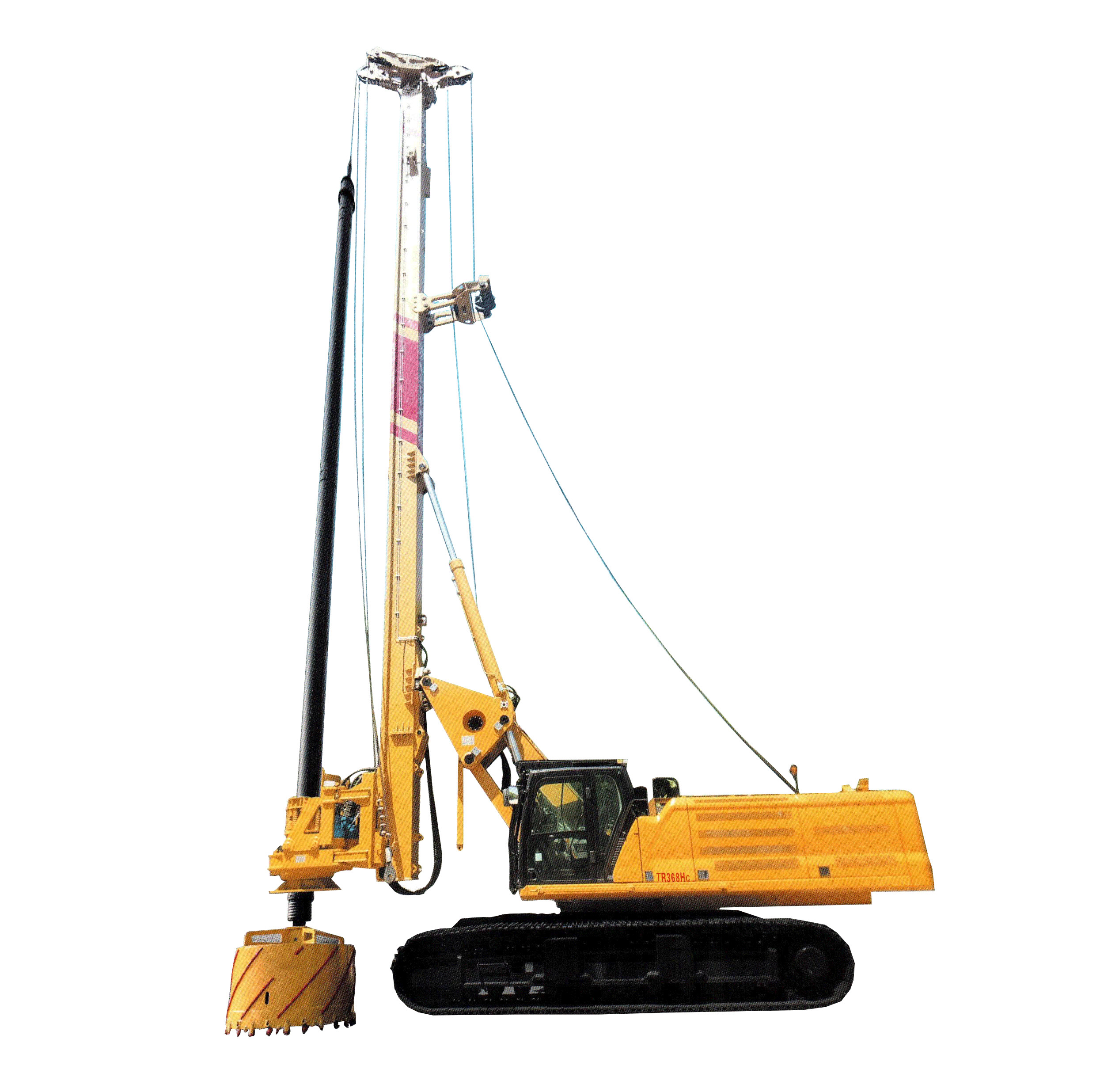

TR368Hc est une plate-forme classique de forage en pierre à trous profonds, qui est le produit de dernière génération pour le développement de fondations de piles moyennes à grandes;Convient pour l'ingénierie des fondations de piles de l'ingénierie urbaine et des ponts de taille moyenne à grande.
Réglage de forage rotatif de nouvelle génération
Conception innovante de la première technologie de commande entièrement électrique de l'industrie, qui est contrôlée par des signaux électriques tout au long du processus,renverse la méthode de contrôle traditionnelle des plateformes de forage rotatives, et possède des avantages techniques de super-génération.
Une nouvelle disposition de la structure du véhicule; le dernier châssis de la pelle rotative Carter; une nouvelle génération de têtes d'entraînement, tuyaux de forage résistants à la torsion de haute résistance;Les composants hydrauliques tels que les pompes principales et les moteurs sont tous équipés d'un grand déplacement.
Guidée par la demande de marqueurs et guidée par l'innovation technologique, elle est en mesure de développer des machines de construction de fondation de pile de haute qualité pour résoudre les problèmes de faible efficacité de la construction,le coût élevé de la construction et la forte pollution des plateformes de forage ordinaires, et de fournir des produits de haute qualité pour les entreprises de construction.
- elle est bien placée pour fournir à ses clients des solutions de construction globales, en particulier dans des environnements d'application complexes et des conditions géologiques,améliorer les recettes de construction des projets de construction et parvenir à une coopération gagnant-gagnant avec les clients. Réaliser une coopération gagnant-gagnant avec les clients.
Paramètres principaux | Paramètre | Unité |
Pile | ||
Diamètre max. du forage | 2500 | mm |
Profondeur maximale de forage | 100/65 | - Je vous en prie |
Tracteur rotatif | ||
Max. couple de sortie | 370 | Nom de la marque |
Vitesse de rotation | 6 à 23 | Rpm |
Système de foule | ||
Max. force de la foule | 290 | Nom du produit |
Max. force de traction | 335 | Nom du produit |
Système de frappe de foule | 6500 | mm |
Le treuil principal | ||
Force de levage (première couche) | 370 | Nom du produit |
Diamètre du câble | 36 | mm |
Vitesse de levage | 73 à 50% | M/min |
Le treuil auxiliaire | ||
Force de levage (première couche) | 110 | Nom du produit |
Diamètre du câble | 20 | mm |
Angle d'inclinaison du mât | ||
À gauche/à droite | 5 | - Je ne sais pas. |
En avant | 5 | - Je ne sais pas. |
Chassis | ||
Modèle de châssis | Pour les appareils de surveillance de la sécurité | |
Fabricant du moteur | 卡特彼勒CAT | La fourmi |
Modèle de moteur | C-9.3B | |
Puissance du moteur | 259 | KW |
Velocité du moteur | 1750 | Rpm |
Longueur totale du châssis | 5988 | mm |
Largeur de la chaussure | 800 | mm |
Force de traction | 680 | Nom du produit |
Machinette globale | ||
Largeur de travail | 4300 | mm |
Hauteur de travail | 25373 | mm |
Longueur du transport | 17413 | mm |
Largeur de transport | 3000 | mm |
Hauteur du transport | 3726 | mm |
Poids total (avec barre Kelly) | 100 | t |
Poids total (sans barre de kelly) | 83 | t |
Spécification de la barre Kelly standard
Barre à friction Kelly: ¥530-6*18
La barre Kelly est verrouillée:
Spécification pour une barre Kelly spéciale
La barre de verrouillage Kelly: ¥530-4*19
